詳情參數規格尺寸安裝

GRY系列測量光柵主要用于物體外形尺寸檢測，根據物體遮擋光束的數目和位置，向上位機提供實時信息。具備多種信號輸出，支持自定義和 MODBUS-RTU 協議。應用于工業行業物體定位、自動化噴涂生產線在線噴涂定位，孔洞檢測、檢測物體尺寸、大小分類等。

產品組成

由發光器、受光器、傳輸線、L型支架組成

型號說明

測量光柵型號

通訊協議

默認：通訊波特率 9600bit/s；數據位 8；停止位 1；無校驗位，掃描周期：Tr=(N×t)us+ 發送數據時間；N 為光路數目；t 為每路時間

測量光柵協議

設備地址：默認 0X01

1. 校驗碼：8 位，累加和 =（光路數目 + 遮擋數目 + 光束狀態 1+ 光束狀態 2+…）

2. 總光路數目：8 位，大于 255 路定制；累加校驗此數據開始

3. 遮擋光路數目：8 位，通過遮擋光路數目可計算遮擋物體尺寸 D= 遮擋光路數目 * 光束間距

4. 光束狀態（以 80 路測量光幕為例）以 80 路測量光幕為例：

◆ 光幕無遮擋時，發送數據為：01 46 50 00 FF FF FF FF FF FF FF FF FF FF；無數據發出 ( 定制 )

◆ 光幕全部遮擋時，發送數據為：01 A0 50 50 00 00 00 00 00 00 00 00 00 00

◆ 數據的每一位對應一個光點，

◆ 例如：第一路遮擋，發送數據為：01 C7 50 01 7F FF FF FF FF FF FF FF FF FF

◆ 遮擋最后一路，發送數據為：01 46 50 01 FF FF FF FF FF FF FF FF FF FE

產品系列	GRY系列
光軸間距	2mm	4mm	10mm	10mm	20mm	40mm
檢測精度	3mm	7mm	14mm	18mm	28mm	48mm
檢測高度	60mm/140mm/320mm/380mm
對射距離	A:0-2m B:0-3m C:0-5m D：0-10m
檢測光源	紅外LED (中心波長940nm或850nm)
環境特征
環境溫度	工作	-10℃～55℃（無結霜及凝露）
	存儲	-30℃～70℃
環境濕度	工作	35%RH～85%RH
	存儲	35%RH～95%RH
抗電磁干擾	IEC61000-4-2：IV 級/IEC61000-4-4：IV 級
抗振性能	頻率：10 Hz -55Hz 幅：0.35±0.05mm 描次數： 20掃描/每軸，3軸
防護等級	IP65
電氣特征
工作電壓	DC24V±10%
響應時間	≤2ms
輸出信號	S:RS485輸出 A- 電流輸出（外接模塊） V- 電壓輸出（外接模塊） N-NPN 輸出 P-PNP 輸出

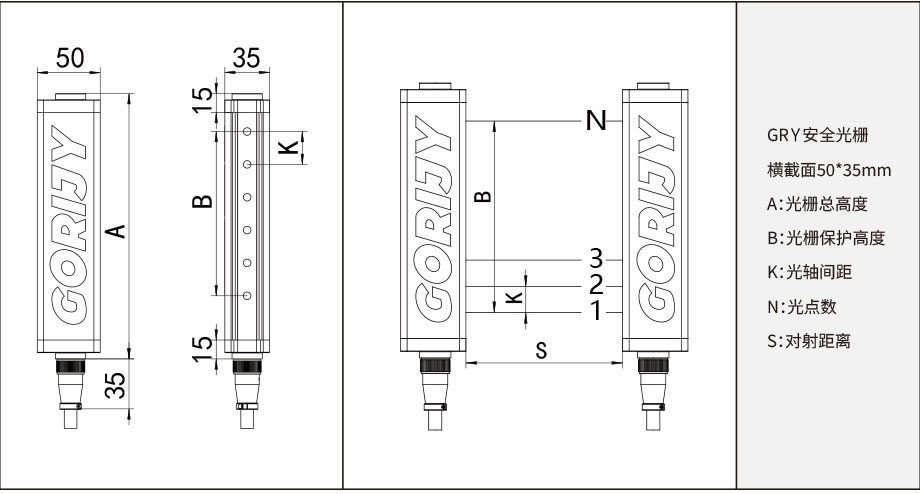

測量光柵尺寸

測量光柵安裝
